產品介紹

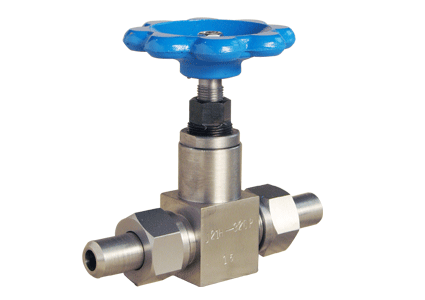

- 華豫 外螺紋針型閥J23W-320P產品簡介：
-
J23W外螺紋針型閥(帶活焊接管)可配帶不銹鋼焊接管，能與管道直接對焊連接，也可通過外螺母拆卸閥門。密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
【工作原理】：
J23W外螺紋針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
【產品特點】：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
【主要零件材料】： -
零件名稱Part name 閥桿、閥蓋Stem,Bonnet 閥桿、閥瓣Stem,Disc 填料Packing J23W-16P 鉻鎳不銹鋼
Cr.Ni Stainless steel鉻鎳不銹鋼
Cr.Ni Stainless steel聚四氟乙稀、柔性石墨PTEF,Soft graphite J23W-40、J23W-160 優質碳鋼
High grade carbon steel鉻不銹鋼
Cr. Stainless steel
【主要外形及連接尺寸】：型號
Type公稱壓力（MPa）Nominal pressure 試驗壓力PS（MPa）
Test pressure工作壓力（MPa）Working pressuer 工作溫度（℃）Working temperature 適用介質Applicable mediun 殼體Shell 密封（液）Seal 密封（氣）Seal J23W-16 1.6 2.4 1.76 0.6 1.6 P≤200℃ 液化石油氣水、油品等Petroleun gas Water,Oil etc. J23W-40P 4.0 6.0 4.4 0.6 4.0 J23W-160 16.0 17.6 17.6 0.6 16.0 C≤425℃ J23W-320P 32.0 48.0 35.2 0.6 32.0
公稱直徑（mm）Nominal diameter 尺 寸Dimensions 重量（Kg）Weight D0 D1 D2 L H1 H2 M 6 70 14 6 135 96 106 20×1.5 0.8 10 80 18 10 156 115 125 24×1.5 1.1 15 100 22 15 180 122 132 30×2 2.0 20 110 28 18 185 156 166 36×2 3.0 25 140 33 22 185 169 180 42×2 3.2
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
