SPL-200雙筒過濾器 SPL-200X網片式過濾器

供應 SPL-200雙筒過濾器_SPL-200C過濾器_SPL-200X網片式過濾器

產品介紹：

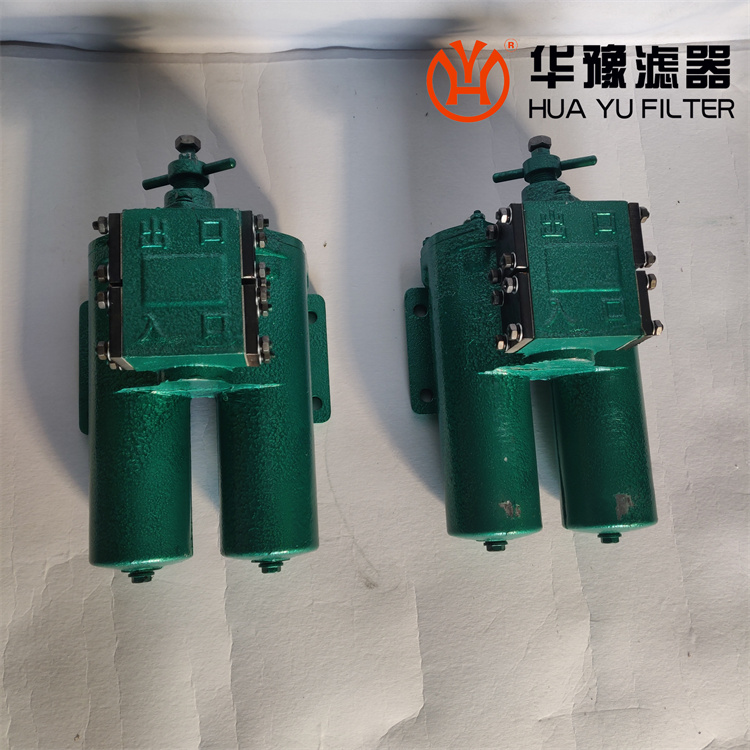

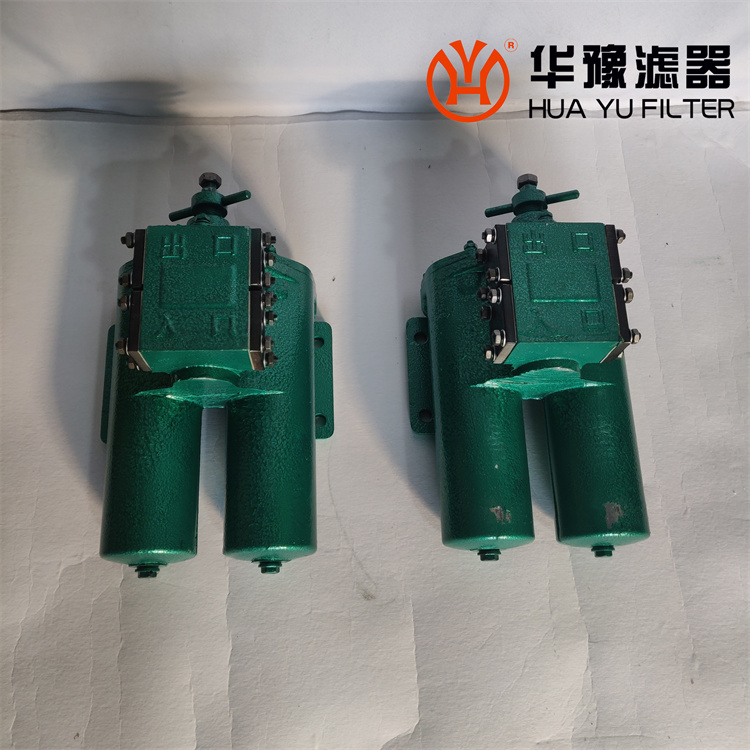

SPL系列雙筒網片式過濾器主要由殼體（我廠生產的網片式過濾器小型號殼體材質為鑄鋁，大型號殼體材質為碳鋼）、濾芯組件、轉換閥體等零部件組成。在裝換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底各有一個裝螺栓的排污孔，供排放污油。為固定濾器，殼體上有到螺栓孔的法蘭，供安裝使用。

主要由殼體、濾芯組件、轉換閥體等零部件組成。在裝換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底各有一個裝螺栓的排污孔，供排放污油。為固定濾器，殼體上有到螺栓孔的法蘭，供安裝使用。

每一濾芯組件由濾器蓋、濾芯套筒、濾片圈等組成，濾器蓋頂部裝有放氣閥，供排出濾器內腔的空氣用。

濾片套在濾芯套筒上，是濾器的主要過濾元件，由濾網，支承網及波紋隔盤等組成，濾網的網目數由用戶根據需要選用。

轉換閥體是由鑄鋁鋁合金制成的椎體，與閥孔研磨配合，閥體上鑄有上下兩油道孔，上油道孔一端通濾芯上方油腔，一段通濾器出口，下油道孔一段通濾芯腔，一段通濾器進口，當轉換閥迅速從一極限位置轉至另一極限位置時，閥體將一濾芯腔的通路關閉，而將另一濾芯腔的通路打開，此時，壓力油從濾器進口流入濾芯腔，經濾網過濾后的清潔油經上方油腔從出口流出，達到濾清油液的目的。轉換閥體軸端頭上的箭頭指向接通的濾芯腔的一邊。
